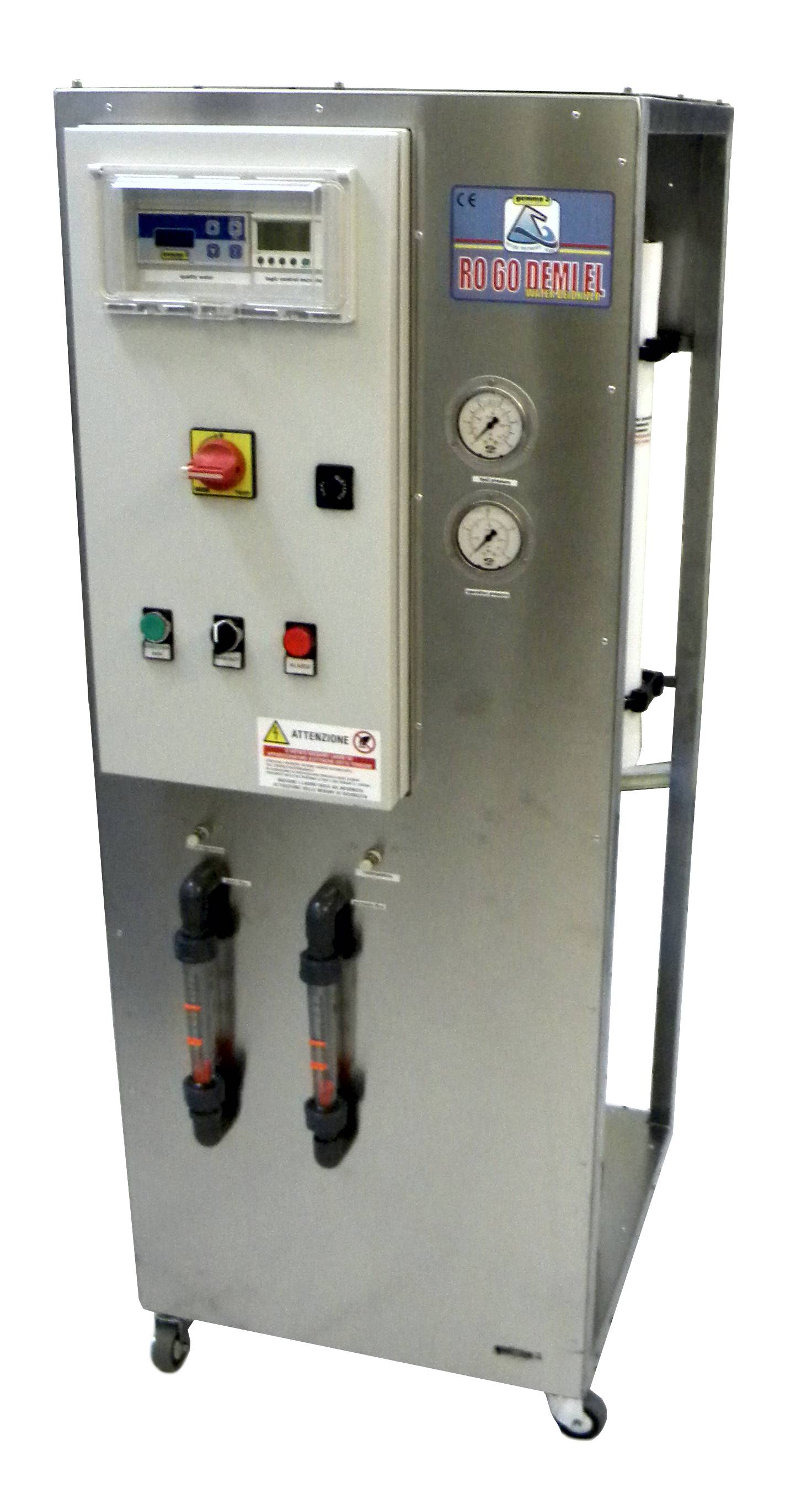

RO 60 EL - purificatore ad osmosi inversa





Il purificatore ad osmosi inversa RO 60 EL è progettato per produrre acqua osmotizzata ad elevato grado di purezza per usi tecnici o potabili.
Tutti gli apparecchi sono montati su telaio in acciaio INOX e a richiesta possono essere pannellati anche lateralmente.
L'acqua ottenuta può essere considerata di ottima qualità non solo sotto il profilo salino ma anche sotto l'aspetto organico (abbattimento medio 97/98%).

RO 60 EL è gestito da una centralina elettronica realizzata con tecnologia PLC interfacciabile con il PC, in grado di pilotare direttamente tutte le funzioni dell'apparecchio: pompa di sovrappressione, elettrovalvola, allarme e blocco macchina per minima pressione in rete, rilevazione on-line della conducibilità acqua prodotta, allarme qualità acqua, possibilità di funzionamento manuale oppure gestione livello in serbatoio di accumulo a 2 galleggianti (minimo e massimo livello), o infine dosaggio a volume.

A seconda dell'utilizzo previsto (usi tecnici o alimentari) potranno essere studiate le opportune dotazioni a corredo (pompa di ripressurizzazione, lampada UV, filtro anti batterico, ecc.)



 CARATTERISTICHE TECNICHE
 - pressione operativa elementi RO    bar 14-15
 - PRODUZIONE GIORNALIERA    lt 500-600
 - pressione min. ingresso    bar 2,5
 - pressione max ingresso    bar 5,5
 - intervallo di temperatura acqua da trattare    °C 5-35
 - PRODUZIONE ORARIA    lt/h 60
 - connessioni idrauliche IN
OUT
DRAIN
 rilsan 10
 rilsan 6
 rilsan 6
 - alimentazione elettrica    V AC 220



 SPECIFICHE TECNICHE ACQUA DA TRATTARE         DIMENSIONI
 TDS  ppm       500    Lunghezza  max cm 53
 Durezza totale   °F            30    Larghezza  max cm 64
 Ferro  ppb        100    Altezza  max cm 137
 Manganese  ppb           5
 Cloro  ppm        0,1
 SDI                 <5
 Cariche batteriche tot. UFC/ml                 <5

Accessori

Serbatoi di accumulo esterno in PE HD , con sistema anti-polveri della capacità di litri 200, 500, 1000, regolati da N°2 sensori magnetici, uno di massima (blocco) e uno di minima (riavvio produzione) compatibili con il software del PLC. un terzo sensore può essere installato per segnalare un livello inferiore al minimo dovuto a fermo accidentale dell'impianto.

Serbatoi di accumulo interno in PE HD, con capacità di litri 50 e stesse funzioni di controllo.

Sostegno per serbatoio di accumulo . In acciaio INOX AISI 304, completo di supporto inferiore per pompa di ripressurizzazione (se richiesta).

Funzione di contalitri, gestita direttamente dal PLC, per realizzare riempimenti di precisione. Il segnale esterno e’ fornito da un contatore lanciaimpulsi teflonato, l’avvio della macchina avviene in manuale. Il settaggio del volume e’ facilmente impostabile con il tastierino.

Pompa di ripressurizzazione, Elettropompa in Acciaio INOX, alimentazione 220V e scheda elettronica per funzionamento automatico.

Debatterizzatore UV, realizzato con camicia esterna in AISI 304 o 316 a richiesta, completo di lampada germicida, quarzo e ballast di accensione. Possibilità di installazione sulla linea dell’acqua prodotta o sul sistema di rilancio in pressione.

Filtro anti batterico, Costituito da un contenitore a 2 pezzi, vaso trasparente ispezionabile e cartuccia in PE pieghettato, avente grado di filtrazione 0,2 micron assoluti.



NOVITA' - Ultrafiltro in capsula.
Capsula debatterizzante/depirogenante, tipo a fibre cave capillari, grado di filtrazione 10.000 Dalton.





Descrizione quadro comandi

previewIl quadro elettrico è realizzato in contenitore IP 65, è gestito interamente da PLC interfacciabile con il PC, sia per la programmazione che per l'autodiagnosi delle fasi operative.

E’ inoltre presente un conduttivimetro a funzionamento e lettura digitali, per la lettura on line della qualità dell’acqua prodotta.

Un segnale visivo evidenzia le varie tipologie di allarme: qualità acqua con la conseguente necessità di cambio membrane; sostituzione cartuccia pre-filtro sedimenti o post.filtro 0,2 micron (optional).



Caratteristiche operative quadro

-  Filtri sugli ingressi per evitare malfunzionamenti dovuti a rumore
-  Gestione diretta degli elementi operativi: elettrovalvola ingresso, pompa di sovrappressione
   e sistema di flussaggio membrana programmabile (opzionale)
-  Protezione del programma attraverso password
-  Visualizzazione dei messaggi e dati su display LCD
-  Funzione di programmazione temporizzata impostabile solo con PC (opzionale)



stampa RO 30-60 EL
